前言

　　本标 准 非 等效采用美国标准T498Su-1966《卫生纸柔软度试验》中有关试验仪器的基本要求和仪器校准方法等技术内容。

　　柔软度测定仪是一种模拟手感的试验仪器，因此亦称为手感试验器(Handle-O-Meter)。柔软度的试验方法虽然尚未被列人国际标准，但目前已被日本、美国、中国等不少国家所采用。我国于80年代中开始研制生产柔软度仪，目前从生产工艺、质量控制、技术指标检测等方面衡量，都是成熟的产品。本标准与原轻工行业标准QB/T 1060-1991《柔软度测定仪》相比，其技术内容没有大的变动，增加了准确度分级规定。

　　本标 准 自 实施之日起，同时代替QB/T 1060-1991,

　　本 标 准 的附录A是提示的附录。

　　本标 准 由 国家轻工业局行业管理司提出。

　　本标 准 由 全国轻工机械标准化中心归口。

　　本标 准 起 草单位:四川省长江造纸仪器厂、国家纸张质量监督检测中心。

　　本 标 准 主要起草人:吕惠庆。

　　1 范围

　　本标准规定了柔软度测定仪的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。

　　本标准适用于高、中档卫生纸及烟草薄片等材料进行柔软度试验的柔软度测定仪(以下简称“柔软度仪”)。柔软度仪使用中的周期技术状态检查亦应参照使用。

　　2 引用标准

　　下列 标 准 所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

　　GB 1 9 1- 1991 包装储运图示标志

　　GB /T 8 942-1988 纸柔软度的测定法

　　GB /T 1 3306-1991 标牌

　　GB /T 1 4253-1993 轻工机械通用技术条件

　　QB /T 1 588.5-1996 轻工机械包装通用技术条件

　　YC /T 16-1994 烟草薄片

　　3 产品分类

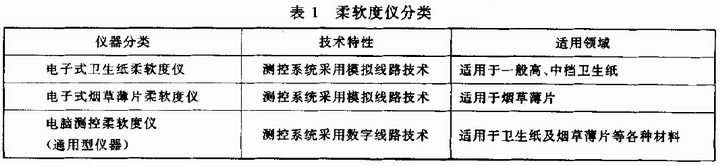

　　3.1 柔软度仪以适用领域及技术特性划分类别

　　表1

　　3.2 命名及型号编制

　　柔软 度 仪 应根据产品的结构型式、技术特性及适用领域命名。柔软度仪型号应结合产品名称、结构

　　与技术特性，以适当代号编制。型号的编制应符合有关标准规定。

　　4 技术要求

　　4.1 工作条件

　　a) 室 温 10℃一30'C;

　　b) 工 作 台稳固，台面平整;

　　c) 工 作 环境应清洁、干燥，无震动和腐蚀性气体;

　　d)工作电源电压的波动范围应不超出额定电压的±10%

　　4.4 柔软度仪测头平均下降运动速度1.2 m m/s，误差应不超过f0.2m m/s,

　　4.5 柔软度仪试样台狭缝宽度为5m m,6 .35m m,1 0m m,2 0m m 四档，宽度误差应不超过

　　士0. 05 mm,

　　4.6 柔软度仪测头压人狭缝的深度8m m、误差应不超过垮sm m,

　　4.7 柔软度仪试样台狭缝两边应平行，平行度误差应不超过。.05m m。两试样台组成狭缝的两垂直平面的上部直边刃口，应用装成450的油石将棱角倒钝。狭缝倒棱程度与合格判定见附录A(提示的附录)。

　　4.8 柔软度仪测头对中性应符合如下要求:测头进人狭缝后，测头相对于狭缝两边垂面应对称，对称度误差应不超过0.05 m m,

　　4.9 机械系统

　　4.9门各部连接可靠，相对位置稳定，测量臂运动灵活。

　　4.9.2 推动测量臂运动的凸轮转动应平稳，凸轮曲面应光滑。在推动测量臂运动过程中，测量臂不应有颤动现象。

　　4.9.3测量 过程中，传动系统不应有异常声响，噪声声压级应不超过50d B( A),

　　4.10柔软度仪应有超负荷保护功能，当试验力超过测量上限值5%-15%时应能自动停机。当在测头上施加1400^-1500 mN的力时，测量臂整体应能被抬起。

　　4.11测量辅助功能

　　4.1 1.1 柔软度仪应根据测试技术发展或相关试验方法标准发展的需要，设置各种测量辅助功能

　　4.11.2 测控系统采用数字线路技术的柔软度仪，系统应具有打印功能和测量数据处理功能。

　　4.12 柔软度仪的安全卫生、加工装配、外观、电气设备等要求应符合GB/T 14253的规定。

　　5 试验方法

　　5.1 试验用标准器、量具、工具和检具

　　柔 软度 仪 检验(检定)时使用的标准器具和工量具应包括:

　　a) 质 量 相对误差为士。.1%的专用力珐码;

　　b) 试 验 力检验专用力值校验天平;

　　c) 分 辨 力。.0 1s 的电子秒表;

　　d) 塞 尺 (即厚薄规);

　　e) 分 度 值为。.02 m m的三用游标卡尺;

　　f) 分 度值 为。.02m m的游标高度尺;

　　g) 测 头 对中性检验专用量规(按GB/T 8942-1988中附录A的图A2);

　　h) 一 般 通用工具、量具等。

　　52 试验条件

　　试验 应 在 4.1 规定的条件下进行。

　　5.3 对4.3测力系统的检验

　　5.3门对4.3.1示值准确度的检验将 专用 力 值校验天平按GB/T 8942-1988中附录A的图A1所示位置安装，拉线挂钩挂在测头上端中部的小孔内测头处于最低位置，码，然后缓慢地下落示器指示出来。

　　拉线另一端的挂钩挂在专用力珐码的柄部小孔内。用手托住力硅

　　使力珐码自由悬挂在拉线上，此时重力将缓慢作用在测头上，测头所受拉力将由显

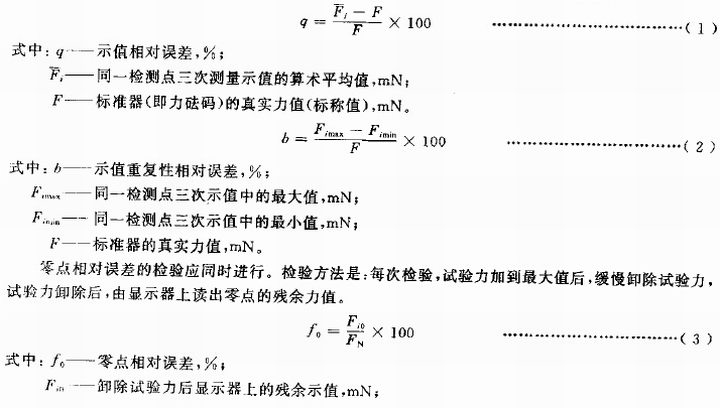

　　检验前将仪器调好零点·在测量范围内选择100,200,400,600,800和1000 mN 六个检测点然后按进程顺Fi;分别将力珐码挂在线钩上，每点重复检侧三次，以力硅码标称值为依据，在显示器上读数，示值相对误差、示值重复性相对误差及零点相对误差分别按式(1)、式(2)和式(3)进行计算。

　　6 检验规则

　　6门柔软度仪出厂检验应按本标准进行全数检查。

　　6.2 柔软度仪可计量主要性能指标必须全部达到本标准要求，非计量一般性能的不合格项允许返修达到合格，注 : 非 计量一般性能，指表面质量及对整机计量性能不构成影响的非量化指标。

　　6.3 柔软度仪质量级别应在量化指标与非量化指标均达到合格的前提下，按表2、表3规定判定。

　　6.4 柔软度仪包装人库前须进行抽样复检。复检规则如下:

　　a) 复检采取分层随机抽样;

　　b) 复检合格判定数为零;

　　C) 复检样本为交验批量的10%，抽样台数的小数进位为整数。批量为20台以下时，样本应不少于3台，批量为10台以下时，样本应不少于2台;

　　d) 样本按本标准要求逐项检查，样本中若出现不合格品，则应进行二次扩展抽样，扩展抽样的比例为交验批量的2000(不包括第一次抽取的样本)。二次抽样中如再出现不合格品，则应全批拒收，经挑剔返工后重新组批交验。

　　6.5 柔软度仪出厂检验主要项目的实测数据应记人随机文件，没有证明产品质量合格的文件，产品不能出厂

　　7标志、包装、运输、贮存

　　7.1 标志

　　7.1.1 产品标志

　　柔软度仪应以标牌为标志，标牌应符合GB/T 13306的规定。标牌用铜或铝材制造，内容包括：

　　a) 制造厂名;

　　b) 产品名称、型号及商标;

　　c) 产品主要技术参数;

　　d) 产品质量级别标志;

　　e) 制造日期、编号或生产批号。

　　7.1包装标志

　　包装标志应符合GB1 91的规定。

　　产品包装箱外表面应有文字标志和符号标志，内容包括:

　　a) 产 品 名称;

　　b) 制 造 厂名、厂址及邮政编码;

　　c) 收 发 货标志及出厂年月;

　　d) 箱 号 ;

　　e) 精 密 仪器、小心轻放、防潮、防晒、正置方向符号;

　　1) 毛 重

　　了.2 包装

　　7.2. 1 产品包装应符合QB/T 1588.5的规定

　　了.2.2 随机文件应齐全，文件内容应确切。随机文件应包括产品合格证明书、计量检定合格证、产品使用说明书及装箱单。

　　了.3 运输

　　包装后的产品在运输过程中应符合铁路、陆路、水路等交通部门的有关文件规定。对有特殊要求的产品应规定运输要求

　　7.4 贮存

　　产品应贮存在干燥、通风、防雨的场所，并应平稳放置。在规定的贮存期内，产品不得发生锈蚀现象。

　　附 录 A

　　(提 示 的 附 录 )

　　柔软度仪试样台板狭缝刃口倒棱程度

　　A1 试样台板狭缝刃口要求

　　T4 98S u- 1966第1章第1条(a)款中规定:台板是方形板，靠里边的两条边形成狭缝，组成狭缝的垂面与上平面的相交线称为狭缝刃口。组成刃口的两平面要磨光，然后先用装成45。的油石修掉刃口的毛刺和凹凸不平，再用手指轻轻推动油石修整刃口，修刃程度是以刚刚能去掉粗糙感觉为准。

　　A2 试样台板狭缝刃口调校与验收

　　A2. 1 调校比对基准:u级标准台板。

　　级标准台板是经过与全国最高标准即工级标准台板，进行调校比对测试合格，用于生产检验比对和合格判断依据的标准台板。

　　A2.2 调校比对测试使用的材料:匀质的确良布和国产优质工级卫生纸。

　　测试比对的合格判定，应符合相关标准要求。
