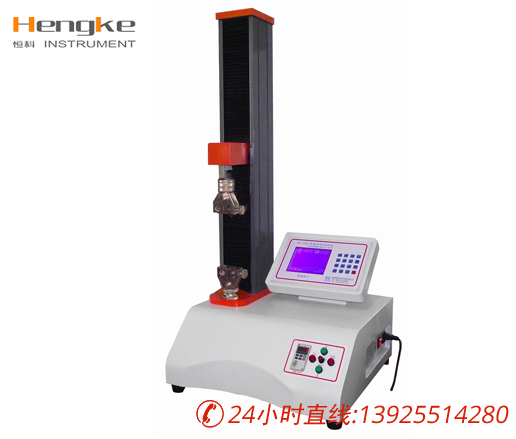

薄膜拉力机的工作原理本质上是通过模拟材料在实际应用中可能承受的拉伸、撕裂等力学行为，来精确测定其各项力学性能参数。整个工作过程可以理解为一种受控的、可量化的“破坏性实验”，其核心在于精准地施加一个单向递增的拉力，并同步记录下材料对此力的响应，从而绘制出完整的力学行为曲线。

首先，薄膜拉力机工作的起点是驱动与加载系统。该系统是拉力机的“动力源泉”，通常由电机、减速器和传动机构组成。电机提供原始扭矩，经过减速器增大力矩后，通过精密滚珠丝杠或齿轮齿条等传动方式，将电机的旋转运动转化为夹持系统的匀速直线运动。这样一来，安装在活动横梁上的一个夹具便会相对于另一个固定夹具产生平稳的位移，从而对被夹持在两夹具之间的薄膜试样施加一个沿纵轴方向的、均匀拉伸的力。这个加载过程的控制精度至关重要，因为它直接决定了测试速度的稳定性和数据的可靠性，现代高级拉力机可以实现无极调速，以满足不同标准对测试速度的要求。

其次，在整个拉伸过程中，最为关键的是力值与形变的测量系统。力的测量依赖于被称为“测力传感器”的核心部件，它通常被串联在固定夹具的一端。当试样承受的拉力传递到传感器上时，会引起其内部弹性体的微小形变，进而贴附在弹性体上的应变片电阻发生变化，通过惠斯通电桥电路将这种电阻变化转换为与拉力成正比的毫伏级电压信号。与此同时，形变的测量则通过编码器或引伸计来实现。编码器通过记录丝杠的旋转圈数来间接计算横梁的位移，即试样的总变形量；而对于需要更高精度的弹性模量等参数测量，则必须使用直接夹持在试样上的引伸计，它能够精确捕捉试样标距内的真实伸长，排除机器自身形变和夹具滑移带来的误差。

最终，所有这些采集到的模拟信号都会被传输到中央数据处理与控制系统。在这里，信号经过放大器放大和模数转换器转换为数字信号，由计算机软件进行实时处理和分析。薄膜拉力机的系统会持续不断地将力值和形变值配对，从而实时绘制出应力-应变曲线。这张曲线图就是材料力学性能的“指纹”，从其上可以精确解读出材料的弹性模量、屈服强度、抗拉强度、断裂伸长率等一系列关键参数。整个测试过程，从初始的夹持、预张力施加、匀速拉伸到试样断裂，都可由计算机程序自动控制完成，确保了测试的高效性与结果的重现性，为材料的研发、质量控制和工艺优化提供了不可或缺的科学依据。
